产品概述
本产品是基于瑞芯微 RV1126 媒体处理芯片开发的 IPC 开发板,分为核心板和底板,且 RV1126 和 RV1109 是 pin to pin 兼容的,两者可共用核心板,适用于不同性能要求的场合。本方案支持客户基于 RV1126、RV1109 的兼容 IPC 产品快速落地。
本方案广泛应用于智能 IPC、人脸识别面板机、人脸抓拍枪机、可视门铃、无网无电摄像机,监控等,可实现海思方案的替代。
功能简介
瑞芯微 RV1126 基于 ARM Cortex-A7 的四核 32 位,融合了 NEON 和 FPU。每个核心都有一个 32KB 的 I-cache 和 32KB 的 D-cache 以及 512KB 的共用二级缓存。内置的NPU 支持 INT8/INT16 混合操作,计算能力 2.0TOPs。此外,由于其强大的兼容性,很多网络模型如TensorFlow/MXNet/PyTorch/Caffe 等可以很容易地转换。RV1126 的芯片框图如下图所示:
RV1126 还引入了新一代完全基于硬件的 1400 万像素 ISP(图像信号处理器)和后处理器。实现了 IPC 和 CVR 中常用的算法加速器,如 HDR、3A 功能(AE、AF、AWB)、LSC、3DNR、2DNR、锐化,去雾,鱼眼校正,伽马校正,特征点检测等,这些都是实时处理。通过两个 MIPI CSI(或 LVDS/sublvds)和一个 DVP(BT.601/BT.656/BT.1120)接口,用户可以建立一个同时接收来自 3 个摄像机传感器的视频数据的系统。
RV1126 中嵌入的视频编码器不仅支持超高清 H.265/H.264 编码。它还支持多流编码,最高可支持一个 4Kp30 和一个 1080p30 同时进行。借助于这一功能,摄像机的视频可以被编码成更高的分辨率并存储在本地存储器中,同时将另一个低分辨率的视频传输到云
存储中。
RV1126 具有高性能的外部 DRAM (DDR3/DDR3L/DDR4/LPDDR3/LPDDR4)能够维持要求的内存带宽。

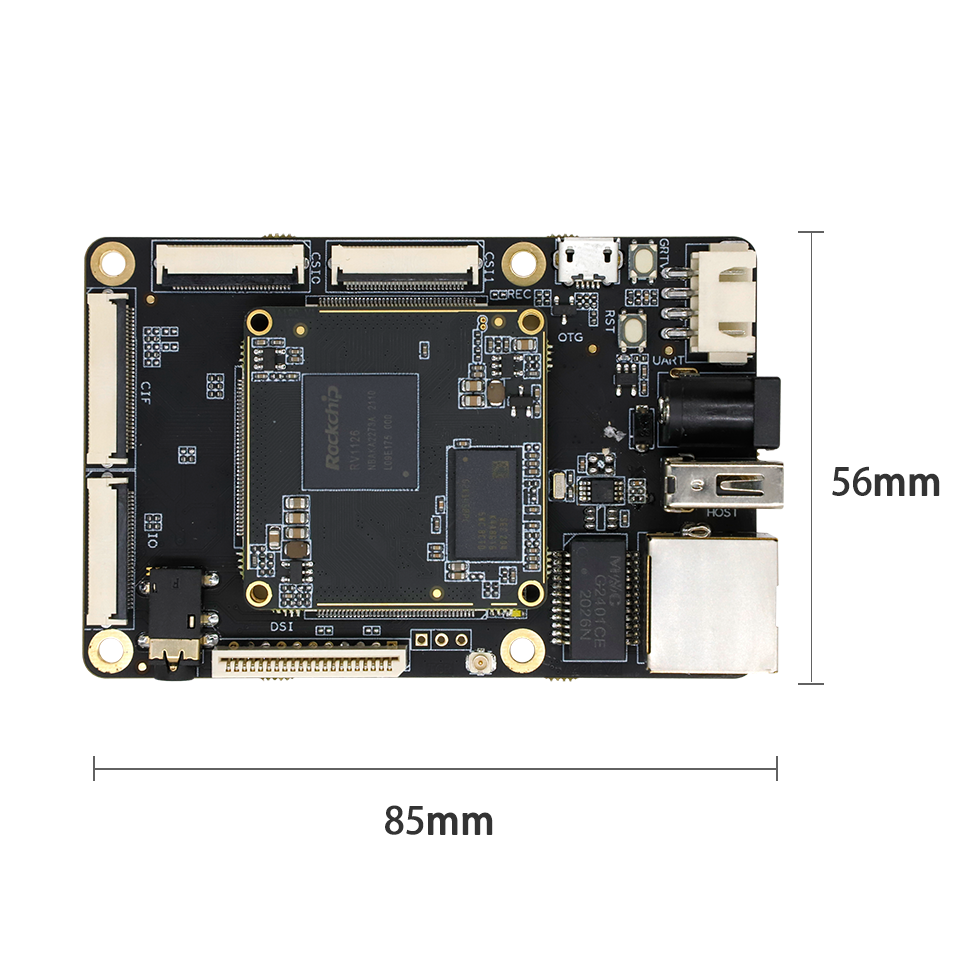

RV1126 开发板是由 38mm * 38mm 的核心板和 85mm*56mm 底板组成,其产品外观图如图所示:
应用领域
智能门禁、门锁、门铃、人脸识别、安防监控、网络摄像头、行车记录仪、双目摄像头、机器人
产品接口
产品配置
RAM:板载 2*DDR4,共 2GB |
ROM:板载 8GB EMMC5.1 |
支持 1 路千兆网口 |
支持 2 路 MIPI-CSI 接口,支持 4k@30fps |
支持 1 路 MIPI-DSI 接口,支持 1080P@60fps |
支持 1 路耳麦接口 |
支持 1 路 CIF 摄像头/扩展接口 |
支持 1 路 Micro_USB、1 路 USB Host 2.0 |
支持 1 路 UART TTL |
支持 2 路 SDIO 3.0 ,一路接 WiFi 、一路接 SD 卡 |
电源:12V-2A |
芯片特性
特性 | 参数 |
CPU |
|
NPU |
|
内存 |
|
显示 |
|
2D图形加速引擎 |
|
多媒体 |
-3840 x 2160@30 fps+720p@30 fps encoding
-3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding |
外围接口 |
|
文件名 | EBC |
操作
|
---|---|---|
EB-RV1126-DC-201型开发板开箱后功能验证步骤 | 免费 | 下载 |
EB-RV1126-DC-201型开发板产品手册与快速入门手册 | 免费 | 下载 |
文件名 | EBC |
操作
|
---|---|---|
瑞芯微原厂SDK包 | 20 | 下载 |
瑞芯微开发工具包 | 免费 | 下载 |
文件名 | EBC |
操作
|
---|---|---|
瑞芯微原厂手册资料 | 免费 | 下载 |
EB-RV1126-DC-201型开发板机械尺寸图 | 免费 | 下载 |
EB-RV1126-DC-201型开发板丝印图 | 免费 | 下载 |
EB-RV1126-DC-201型开发板封装库 | 免费 | 下载 |
EB-RV1126-DC-201开发板器件选项规格书 | 免费 | 下载 |
EB-RV1126-DC-201型开发板原理图 | 免费 | 下载 |
文件名 | EBC |
操作
|
---|---|---|
EB-RV1126-DC-201型开发板旷世算法移植 | 免费 | 下载 |
文件名 | EBC |
操作
|
---|---|---|
EB-RV1126-DC-201型开发板移植Ubuntu系统 | 免费 | 下载 |
EB-RV1126-DC-201型开发板Demo Code | 免费 | 下载 |
EB-RV1126-DC-201型开发板出厂固件 | 免费 | 下载 |
EB-RV1126-DC-201型开发板wifi(3881)模块使用方法及驱动 | 免费 | 下载 |

RV1126用的是什么DDR?
RV1126是是MIPI屏吗?有代码没?
RV1126配了几款sensor
RV1126板子上跟官方的SDK有没有区别吗?
RV1126下载的sdk压缩包 在linux下用什么工具解压缩包
RV1126有开发文档提供给客户吗?
开发板连接电脑,是用网线还是USB接?
并口的摄像头接口电源域是1.8V的还是3.3V的
GC2053摄像头支持IRCUT功能吗?
update_gc2053是哪个sdk编译的?
RV1126开发板支持几路摄像头?
开发板的摄像头最大能支持多少像素?
开发板的供电方式是什么?
开发板是否有适配屏幕?
开发板支持什么系统?
该板支持wifi模组吗?
支持4G网络功能吗?
内存配置是多少?
该板卡的USB接口是否可支持USB接口类型的4G模块?
该板卡的USB接口是否可支持USB接口类型的摄像头?
该板卡的主要应用场景有哪些?
该板卡目前有适配过算法吗?
该板卡的工作温度是多少?
如何查看板卡CPU运行时的内部温度?
web网页查看摄像头画面跳出登录页面,账户密码是什么?
想运行自行编译的rk拉流程序需如何操作?
摄像头不出图怎么排查?
开发板接MIPI屏,怎么查看摄像头图像?
开发板使用的Linux版本是多少?
怎么测试SD卡读写?
下单后多久能够收到?
是否提供技术支持?
